超市智能库架管理的RFID 射频识别系统

来源: │ 发表时间:2019-02-20 | 浏览数:载入中...

苏州远景达免费热线:400-928-2622

徐经理 手机:13776119687

刘经理 手机:18912780652

阅读器的主要功能是通过天线对应答器进行数据读写操作,与上位机进行通信,其一般含有射频模块、控制单元以及与应答器连接的耦合元件。此外,阅读器还有附加的接口以便将所获得的数据传输给另外的系统。

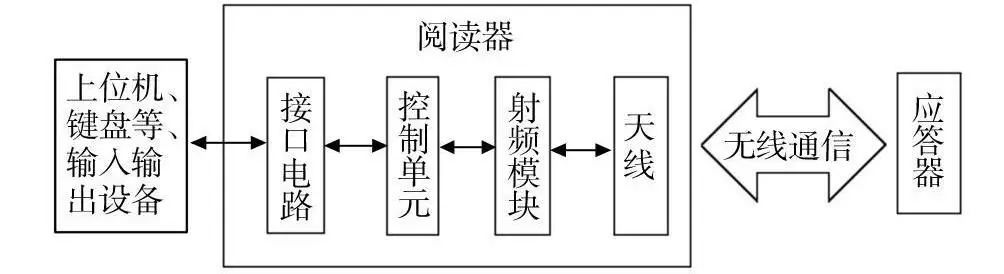

阅读器硬件系统主要由4 部分构成: 接口电路、控制单元、射频模块、天线组成,见下图上位机通过接口电路与阅读器的控制单元连接,向控制单元发送读/写卡等命令,接收来自控制模块的数据与操作报告。控制单元与射频模块相连,在控制单元上运行的主程序根据具体情况控制射频模块操作。射频模块对数据进行调制后通过天线发送至应答器,并对从天线上接收的应答器返回信号进行解调。


阅读器射频模块采用非接触式IC 卡芯片,其完成数据调制、解调的功能,对射频调制信号进行整流和发射。FM1725 芯片内部的发送器部分不需要增加有源电路就能直接驱动近操作距离的天线,同时接收器部分提供了一个可靠的解调和解码电路。其数字处理部分将并行的数据转换成串行,支持检查产生的帧、产生并检查奇偶和CRC 校验以及位编码和处理。此外,FM1725 还提供了一个SPI 兼容接口,其并行接口可以直接与8 MCU 相连。

阅读器的控制单元采用ATMEL 公司生产的高性能8 位单片机AT 89S52, 其主要负责运行读写卡片的程序,提供FM1725 芯片的控制信号,通过RS232 接口完成与上位机或网络的数据通信。该单片机片内含8K 字节Flash 只读程序存储器,其空间大小足够将驱动及控制FM1725 射频芯片的程序写入,无需再外接其他外存储设备,简化了电路设计,提高了电路可靠性。

射频卡片采用无源的Mifar e 标准IC MF1 IC S50, 卡片内有8K EEPROM, 它是数据的存储载体,通过阅读器的天线对其进行数据的读写操作。

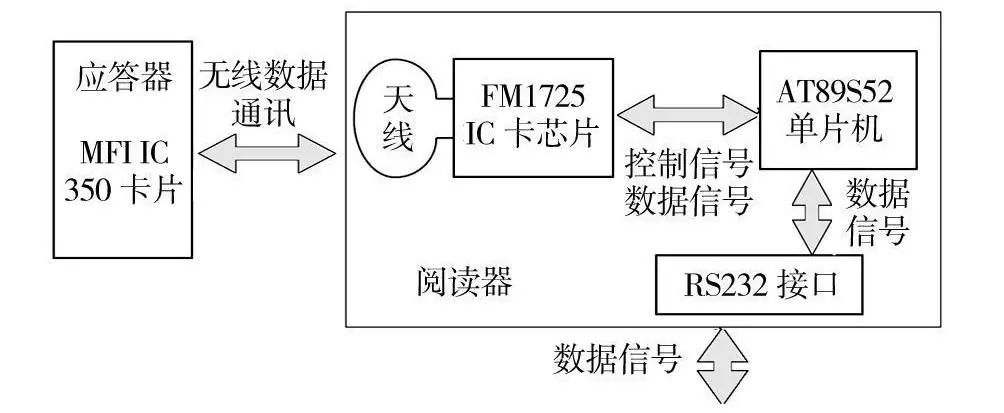

基本操作流程见下图用户先通过阅读器将信息写入MF1 IC S50 卡片内,当有MF1IC S50 卡片进入阅读器的天线工作范围内时,卡片被激活,阅读器发送读数据信号给卡片,卡片根据接收到的读数据信号将存储单元中指定的数据通过天线发送至阅读器,阅读器再将数据通过RS232 接口发送至上位机或网络。
