新大陆EM3096二维扫描模组嵌入式二维扫描读头安卓手持机专用扫描头
新大陆EM3096二维扫描模组嵌入式二维扫描读头安卓手持机专用扫描头

手持设备专用

详细介绍
  •

    苏州远景达免费热线:400-928-2622

    徐经理 手机:13776119687

    刘经理 手机:18912780652

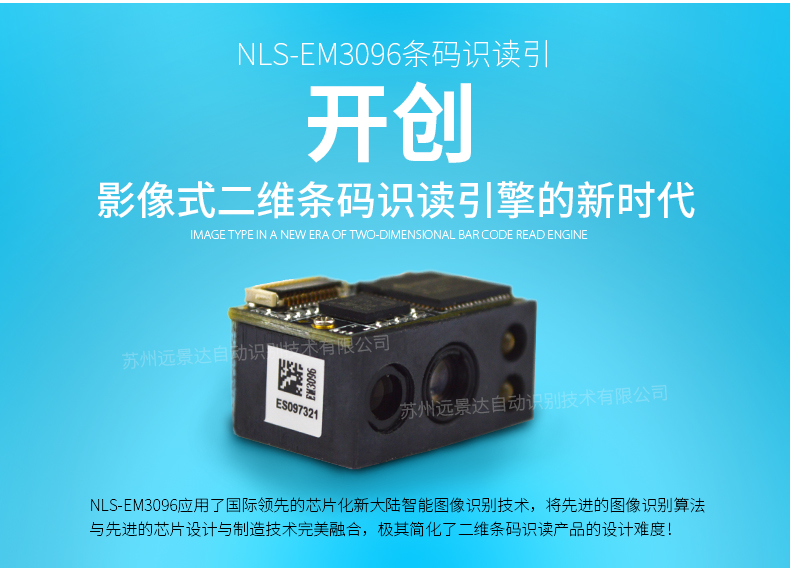

      新大陆EM3096维扫描模块,应用了*好的芯片化新大陆智能图像识别技术,开创影像式二维码识读引擎的新时代。

    新大陆的二维解码芯片,将好的图像识别算法与好的芯片设计与制造技术好融合,*其简化了二维条码识读产品的设计度,为自动识别行业树立了高性能、高可靠、低功耗的形象



    EM3096可识读各类主流一维条码及标准二维条码(PDF 417、QR Code Model 1/2、Micro QR和Data Matrix的各种版本)。还支持识读GS1-DataBarTM(RSS)条码,包括Limited、Stacked、Expanded等版本。

    【产品特性】

    桌越的解码技术

    采用核心解码技术,可快速识读各类品质的条码。

    接口丰富

    提供USB和TTL232接口,满足更多接口需求。

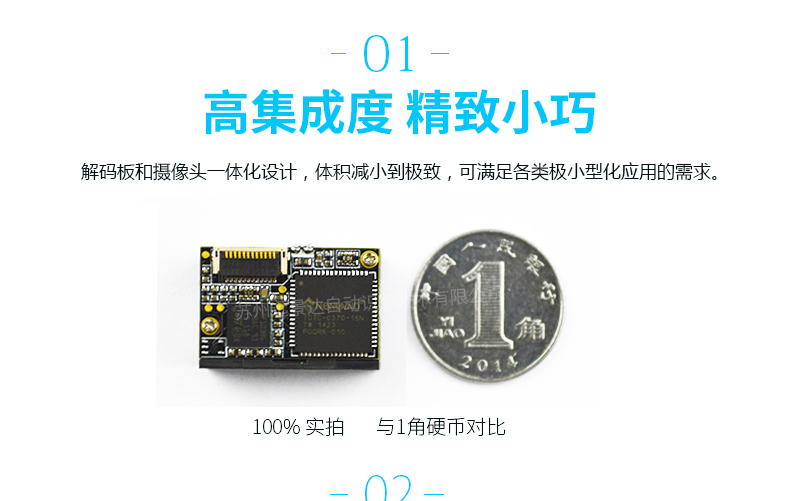

    高集成度

    解码板和摄像头一体化设计,体积减小,可满足各类*小型化应用的需求。

    绿色低功耗

    采用自主核心技术,大大降低运行功耗,延长设备使用寿命。

    >>>>>>>【EM3096二维扫描模块常见应用场景】<<<<<<<<

            1、 二维影像式条码识读引擎在移动条码支付中的应用

            2、二维条码扫描模嵌入咖啡机 实现*自动智能化

            3、扫描模块嵌入自助收银机 顾客可自助结算付款

            4、交警移动警务通内嵌扫描头 可现场辨别驾驶证真伪

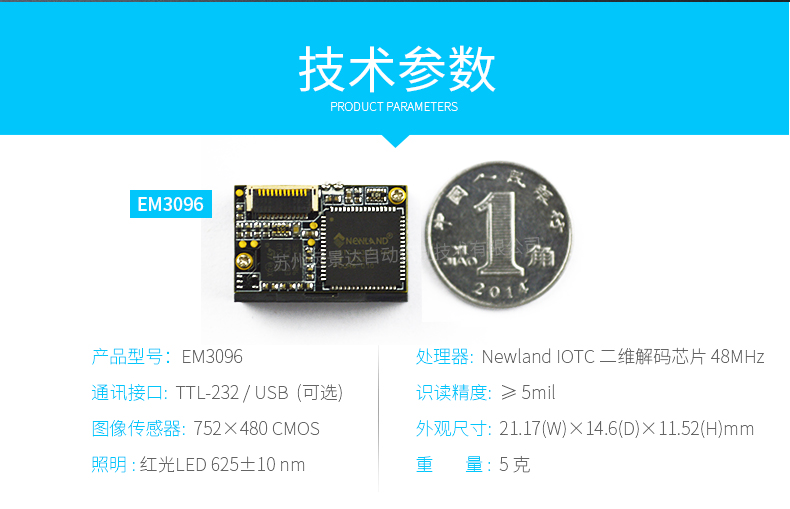

    技术参数

    扫描性能





    图像传感器



    752×480 CMOS

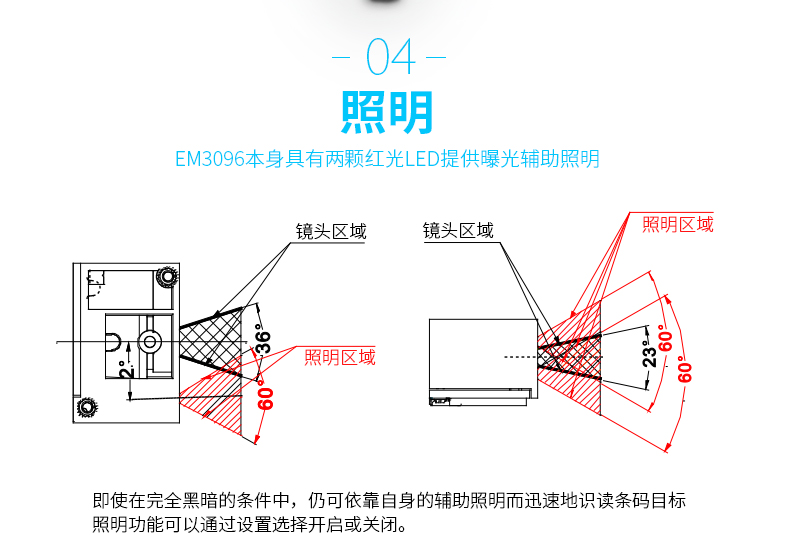

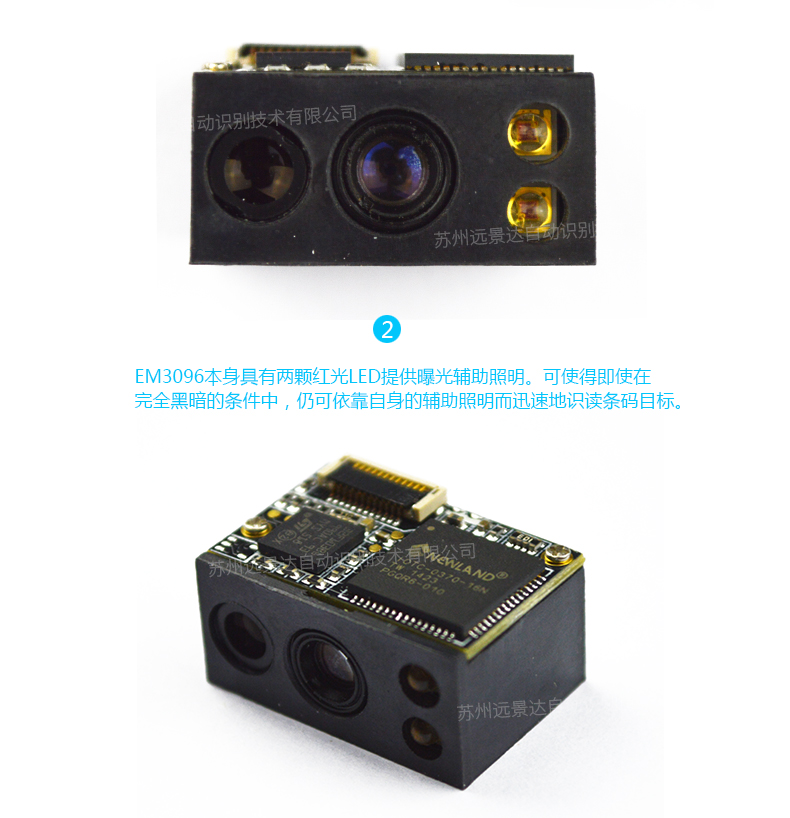

    照明



    红光LED 625nm±10nm

    对焦



    红光LED 625nm±10nm

    识读码制

    2D

    PDF417, Data Matrix (ECC200, ECC000, 050, 080, 100, 140), QR Code, Chinese Sensible Code



    1D

    Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Code 11, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, MSI-Plessey, UCC/EAN-128, Matrix 2 of 5, Standard 2 of 5, Plessey,GS1 Databar, Industrial 2 of 5等

    识读精度*



    ≥4mil

    典型识读景深*

    EAN-13

    60mm~290mm (13mil)

    PDF417

    55mm~135mm (6.7mil)

    Code39

    55mm~165mm (5mil)

    Data Matrix

    55mm~130mm (10mil)

    QR Code

    45mm~175mm (15mil)

    符号反差*



    ≥25%

    条码灵敏度**



    倾斜±50°,偏转±50°,旋转360°

    视场角度



    水平36°,垂直23°

    机械/电气参数

    通讯接口



    TTL-232,USB

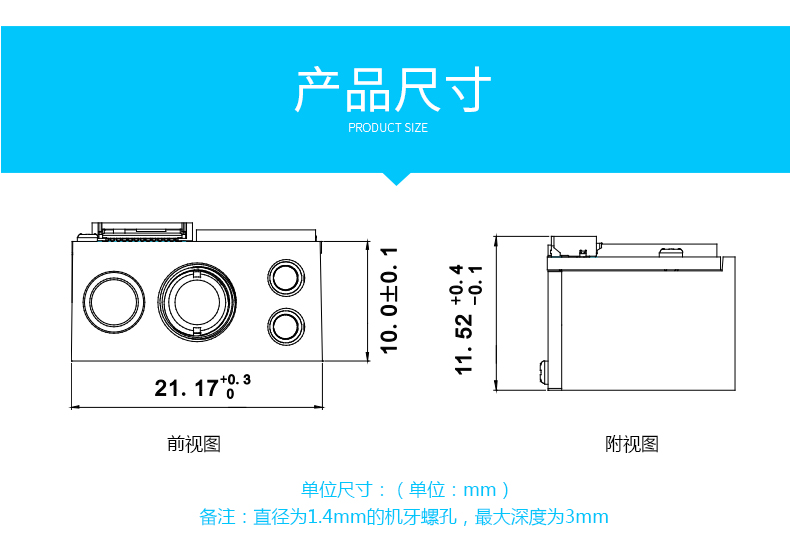

    外观尺寸(mm)



    21.8(W)×15.3(D)×11.8(H)(大值可达)

    重量



    4.4g

    工作电压



    3.3 VDC±5%

    额定功耗



    450.2mW(典型值)

    电流@3.3 VDC

    工作

    136.5mA(典型值),212.5mA(大值可达)

    待机

    8.7mA

    休眠

    <120 uA

    环境参数

    工作温度



    -20℃~+60℃

    储存温度



    -40℃~+70℃

    工作湿度



    5%~95%(无凝结)

    环境光照



    0~100,000LUX

    *认证





    FCC Part15 Class B,CE EMC Class B,RoHS

    配件列表

    开发板



    开发板带触发按键和蜂鸣器,具备RS-232和USB输出

    数据线

    USB

    USB数据线,用来连接开发板和信息接收主机

    RS-232

    RS-232数据线,用来连接开发板和信息接收主机

    电源适配器



    5V电源适配器,配合RS-232数据线给开发板供电

    *测试条件:环境温度=23℃;环境照度=300 LUX白炽灯;使用新大陆制定的测试样码

    **测试条件:测试距离=(较小景深+较大景深)/2; 环境温度=23℃;环境照度=300 LUX白炽灯

    2D:QR CODE; 10 Bytes; 条空宽度=15 mil; PCS=0.8;

    *规格如有更改,恕不另行通知*

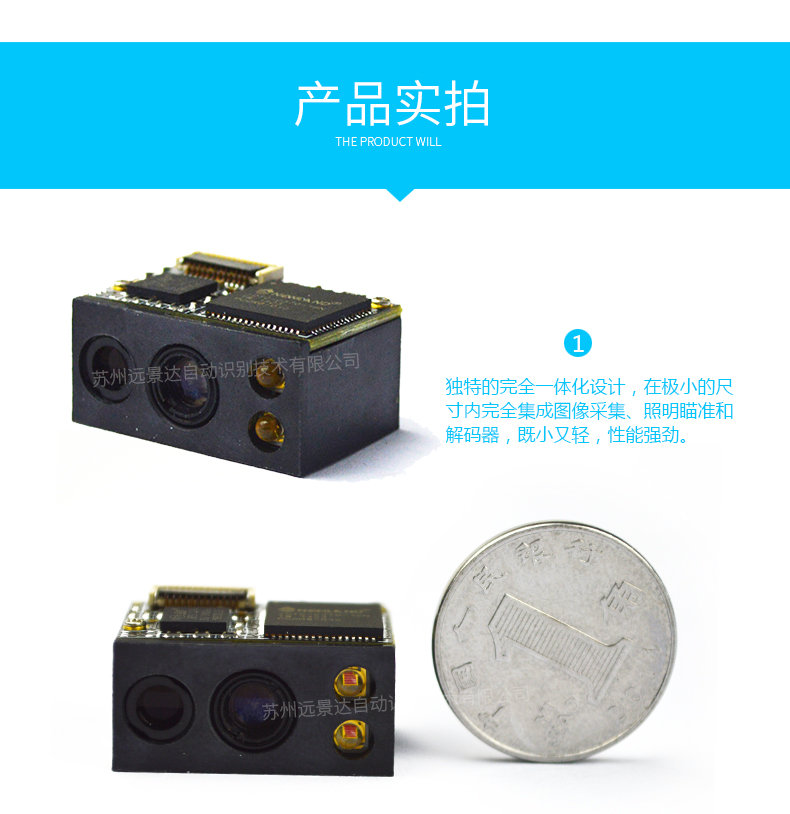

    新大陆EM3096二维扫描读头图片新大陆EM3096二维扫描读头图片新大陆EM3096二维扫描读头图片新大陆EM3096二维扫描读头图片新大陆EM3096二维扫描读头图片新大陆EM3096二维扫描读头图片新大陆EM3096二维扫描读头图片新大陆EM3096二维扫描读头图片新大陆EM3096二维扫描读头图片新大陆EM3096二维扫描读头图片
