新大陆NLS-CM60扫描模块PDA、平板专用
新大陆NLS-CM60扫描模块PDA、平板专用

PDA、平板设备专用

详细介绍
  • NLS-CM60扫描模块简介
    新大陆NLS-CM60扫描模块采用自主研发的核心解码技术,可快速识读各类品质的条码,如褶皱、弯曲、弯折、破损、磨损、塑料薄膜覆盖、低对比度等条码。NLS-CM60扫描模块采用无闪频的柔和照明系统,不晃眼,即使在连续高强度的作业条件下也不产生视觉疲劳。即使在明亮的阳光下,也能提供清晰的激光十字瞄准,确保准确的扫描条码,大大提高作业效率。补光瞄准和摄像头一体化设计,体积减小到较小,可满足各类较小型化应用的需求。适用于PDA设备配套、平板设备配套、轻薄型设备配套等场景。
    NLS-CM60扫描模块亮点
    7mm超薄绿色低功耗取像头
    1280*800高清百万像素远景深解码能力
    清晰可见的十字激光对焦指示
    均匀补光照明设计,不剌眼
    支持MIPI通讯
    支持联发科与高通等多平台与安卓7/8等多系统
    NLS-CM60扫描模块产品特性
    快速识读能力
    采用自主研发的第六代核心解码技术,可快速识读各类品质的条码,如褶皱、弯曲、弯折、破损、磨损、塑料薄膜覆盖、低对比度等条码
    人性化的照明
    无闪频的柔和照明系统,不晃眼,即使在连续高强度的作业条件下也不产生视觉疲劳。
    清晰的瞄准模式
    即使在明亮的阳光下,也能提供清晰的激光十字瞄准,确保准确的扫描条码,大大提高作业效率。
    超薄厚度
    补光瞄准和摄像头一体化设计,体积减小到较小,可满足各类较小型化应用的需求。
    绿色低功耗

    采用自主核心技术,大大降低运行功耗,延长设备使用寿命。

    NLS-CM60扫描模块宣传手册

    NLS-CM60扫描模块用户手册

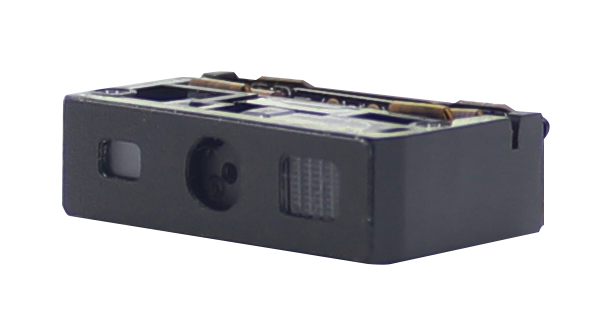

    NLS-CM60扫描模块图片

    NLS-CM60扫描模块产品参数

    扫描性能





    图像传感器



    1280×800 CMOS

    照明

    对焦



    白光LED

    激光650nm

    识读码制

    2D

    PDF417, Micro PDF417 , QR Code, Micro QR , DataMatrix, AZTEC, 汉信码, Maxicode, Composite, etc.



    1D

    EAN13, EAN8, UPCA, UPCE, Code 128, Code 39, Codabar, UCC/EAN128, RSS, ITF, ITF14, ITF6, ISSN, ISBN, Standard 25, Matrix 25,Industrial 25, Plessey, MSI Plessey, Code 11, Code 93, etc.

    识读精度*



    ≥3mil

    典型识读景深*

    EAN-13

    70-600mm   (13mil)

    PDF417

    110-230mm  (6.7mil)

    Code39

    120-280mm  (5mil)

    Data Matrix

    110-260mm  (10mil)

    QR Code

    55-400mm   (15mil)

    符号反差*



    ≥25%

    条码灵敏度**



    倾斜±50°,偏转±50°,旋转360°

    视场角度



    水平42°,垂直28°

    机械/电气参数

    通讯接口



    IIC,MIPI

    外观尺寸(mm)



    23.8(D)×16.5(W)×7.0(H)(大值可达)

    重量



    2.4g

    工作电压



    VIMG:3.3VDC±5%,VLED: 3.3VDC±5%

    额定功耗



    494mW(典型值)

    电流@3.3 VDC

    工作

    150mA(典型值),494mA(大值可达)

    待机

    8.4mA

    环境参数

    工作温度



    -20℃~+55℃

    储存温度



    -40℃~+70℃

    工作湿度



    5%~95%(无凝结)

    环境光照



    0~100,000LUX

    *认证





    FCC Part15 Class B,CE EMC Class B,RoHS

    *测试条件:环境温度=23℃;环境照度=300 LUX白炽灯;使用新大陆制定的测试样码

    **测试条件:测试距离=(较小景深+较大景深)/2; 环境温度=23℃;环境照度=300 LUX白炽灯

    2D:QR CODE; 10 Bytes; 条空宽度=15 mil; PCS=0.8;
